Изготовление кольца оптической части технического эндоскопа

Высокоточная механическая обработка на станках с ЧПУ из прутка латуни. Мельчайшая деталь с точностью допусков до сотых.

Требования:

Кольца должны быть выполнены с высокой степенью повторяемости друг другу и строгим соответствием размерам контрольного чертежа. Любое отклонение повлечет снижение оптических характеристик финального изделия и брак.

Сложности:

Кольца очень малы, но имеют высокие допуски и много поверхностей обработки. Брак можно выявить только при дорогостоящей финальной сборке эндоскопа и проведении оптических тестов.

Внешний диаметр кольца:		Результат замеров:	Ø 3.294мм
Внутренние диаметры отверстий:		Результат замеров:	Ø 0.405мм

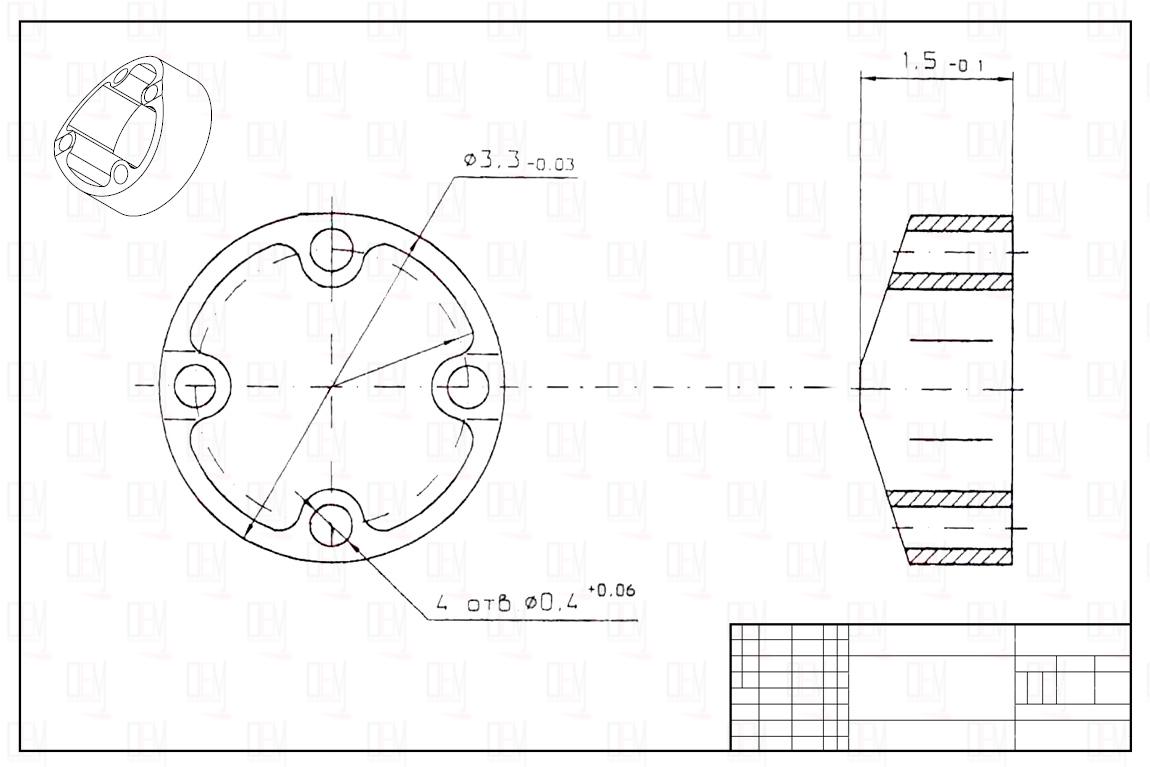

Рис. 1 «Чертёж изделия»

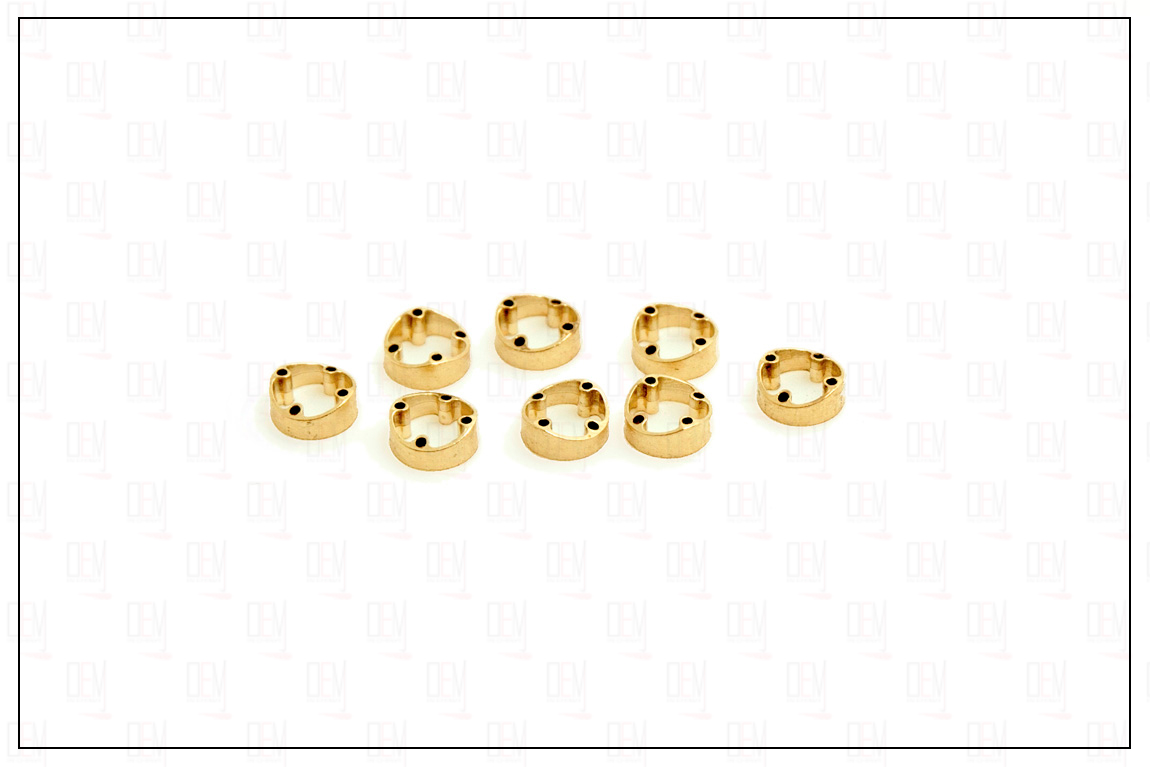

Рис. 2 «Готовое изделие»

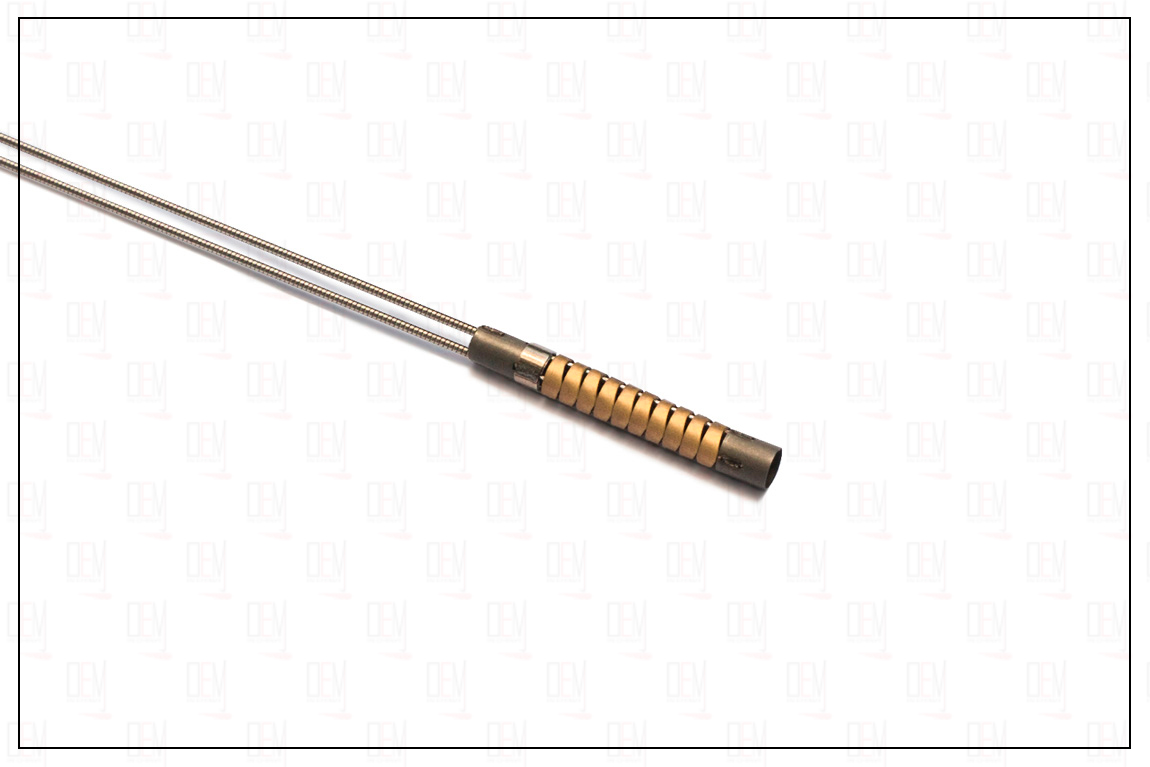

Рис. 3 «Готовое изделие вид 1»

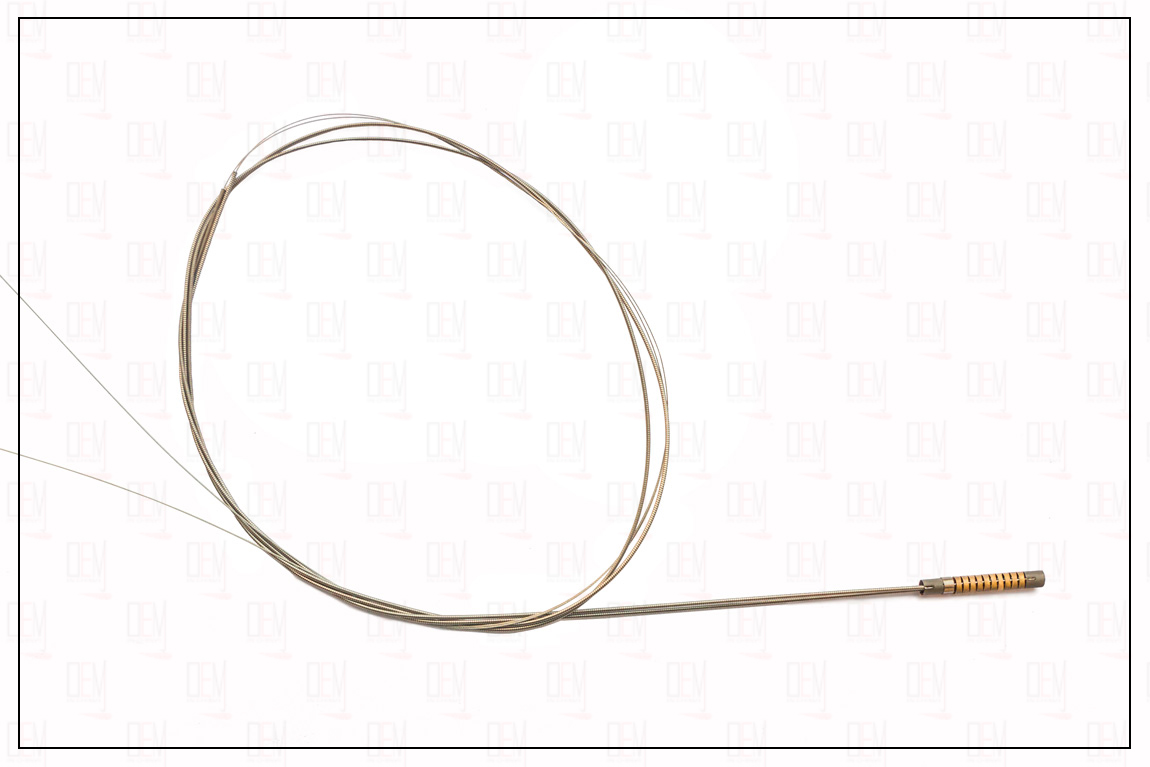

Рис. 4 «Готовое изделие вид 2»

Использование материалов проекта для публикации согласовано с правообладателем. Чертеж изделия упрощен.
